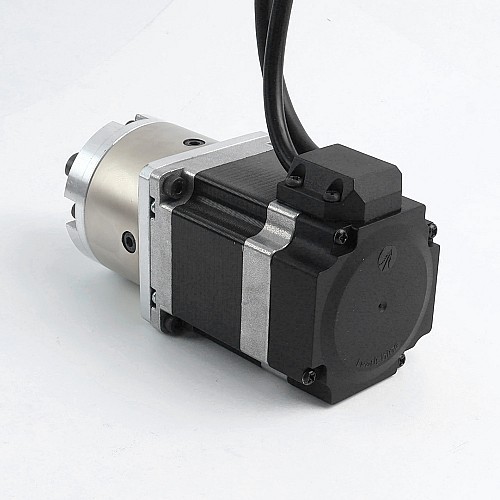

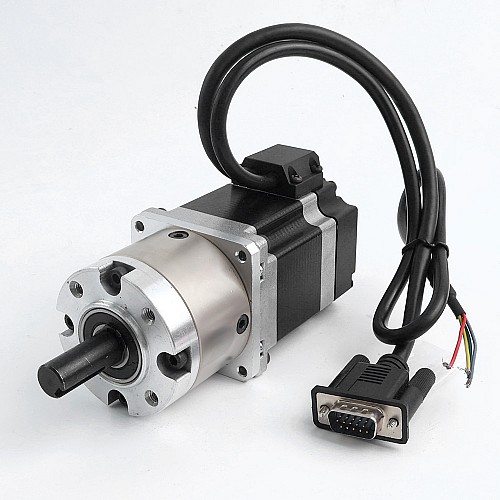

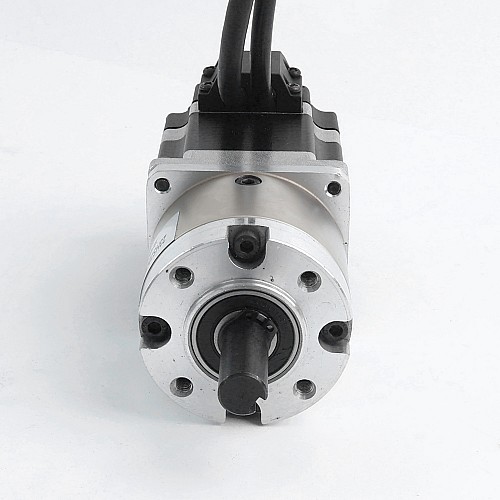

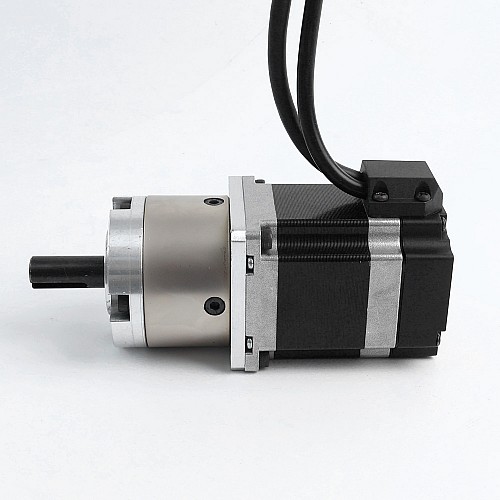

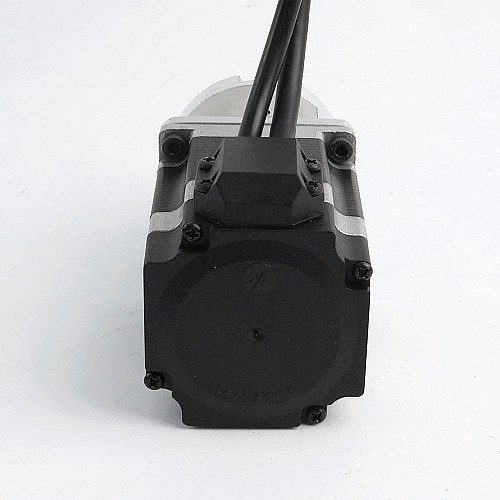

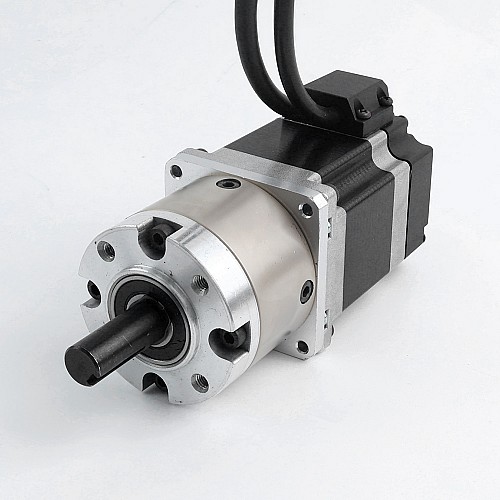

Kullanılmış - Nema 23 Kapalı Döngü Dişli Adım Motoru L=56mm Dişli Oranı 4:1 Kodlayıcı 1000PPR(4000CPR)

Used -45 %

Kullanılmış - Nema 23 Kapalı Döngü Dişli Adım Motoru L=56mm Dişli Oranı 4:1 Kodlayıcı 1000PPR(4000CPR)

0 yorum - Yorum Yap

2.145,85 TL

1.190,15 TL

Stokta var: 10000
Modeli: 23HS22-2804D-PG4-E1000-USED
Brüt ağırlık: 1.50kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

«Kullanılmış ürün» ne anlama geliyor?

STEPPERONLINE Kullanılmış Ürünleri: Tekrardan satılan ürünler, yüzey lekeleri, boya çatlakları, değişikliği yapılmış kablolar veya hasar görmüş paketleme gibi küçük kusurlar içerebilir. Teknik ekibimiz, estetik kusurlara rağmen tam işlevselliği garanti etmek için sıkı kalite kontrolleri gerçekleştirir.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Motor Özellikleri

Üretici Parça Numarası: 23HS22-2804D-PG4-E1000
Motor Tipi: Bipolar Step Motor
Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 56mm
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 1,25Nm (177oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 0.9ohm
Voltaj: 2.6V
Endüktans: 2,5mH±20%(1KHz)
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 48mm
Dişli Oranı: 4.25
Verimlilik: %90
Mil Çapı: Φ12mm
Şaft Uzunluğu: 30mm
Anahtar yolu uzunluğu: 20mm
Anahtar yolu genişliği: 4mm
Boştayken Tepki: <=3 derece
Maksimum İzin Verilen Tork: 30 Nm (4248,36 oz.in)
Anlık İzin Verilen Tork: 50Nm(7080..6oz.in)
Mil Maksimum Eksenel Yükü: 100N
Mil Maksimum Radyal Yükü: 200N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Sürüş Voltajı : 5V
Çıkış akımı: 55mA
Çözünürlük: 1000PPR(4000CPR)
Çıkış Sinyali: 2 Kanal
Delik Çapı: Φ8mm
Çıkış Frekansı: ≤1MHz
Çalışma Hızı : ≤5000rpm
IP Koruması: IP20

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

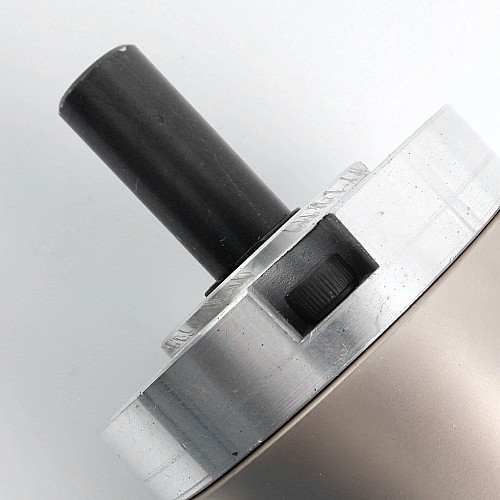

Ürün durum notu: motorda hafif çizikler bulunmaktadır.

Elektriksel Özellikler
Anma Akımı (A)	2.8
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Endüktans (mH)	2.5
Faz Direnci (ohm)	0.9
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	125
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Dişli Oranı	4 : 1
Gövde Uzunluğu (mm)	56
IP Derecelendirmesi	40
Mil Çapı (mm)	12
Şaft Uzunluğu (mm)	30

File	Size
23HS22-2804D-PG4-E1000_Full_Datasheet.pdf	164.54KB	Download
23HS22-2804D-PG4-E1000_Torque_Curve.pdf	149.6KB	Download
23HS22-2804D-PG4-E1000.STEP	6.37MB	Download
