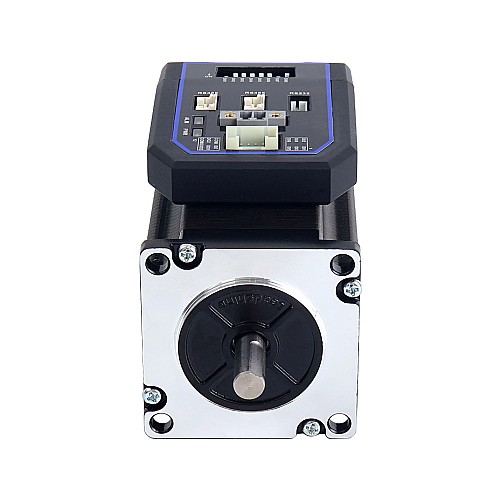

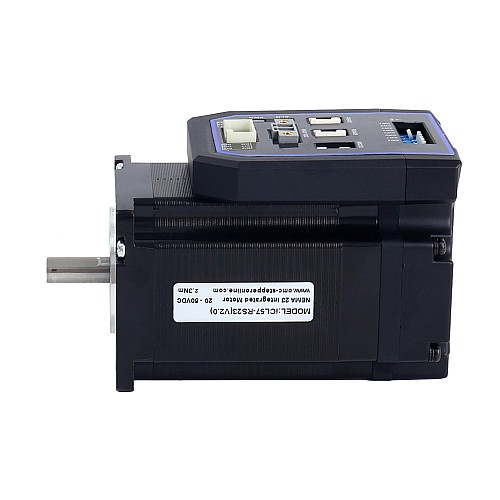

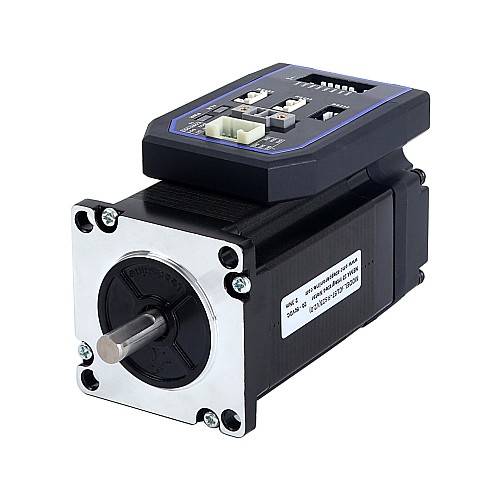

iCL Serisi NEMA 23 Entegre RS485 Kapalı Döngü Adım Motoru 2,3 Nm (325,71 oz.in) 20-50 VDC 14-bit Kodlayıcı ile

0 yorum - Yorum Yap

4.037,62 TL

5 + 3.871,07 TL

10 + 3.717,77 TL

50 + 3.575,99 TL

100 + 3.444,89 TL

Stokta var: 10000
Modeli: iCL57-RS23
Brüt ağırlık: 1.39kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu, 14 bit kodlayıcıya sahip, 2,3 Nm (325,71 oz.in) tutma torkuna sahip Nema 23 entegre RS485 kapalı devre adım motorudur. iCL-RS Serisi, 14 bit artımlı manyetik kodlayıcı ve sürücüye sahip entegre adım motorlarıdır ve standart Modbus RTU protokolüne dayanır, RS485 iletişimini kullanarak 31 eksene kadar ağ bağlantısı kurabilir. Dahili tek eksenli kontrolü, çoğu noktadan noktaya uygulamada PLC'yi koruyarak maliyeti düşürür. Zengin dahili teşhis fonksiyonları ve giriş ve çıkış sinyalleri kurulumu kolaylaştırır.
iCL-RS serisi motorlar son derece güvenilir ve uygun fiyatlı olup güneş enerjisi ekipmanları, tekstil, inşaat, robotik, enerji üretim ekipmanları, 3C, paketleme vb. gibi birçok endüstriyel uygulamada mükemmel performans göstermektedir.

Temel Özellikler

14 bit tek turlu artımlı kodlayıcı
Düşük gürültü ve titreşim, akıcı hareket
Aşırı gerilim, aşırı akım vb. durumlara karşı korumalar
Hareket, Harici IO veya RS485 veya HMI ile başlatılabilir
20-50VDC besleme gerilimi, maksimum çıkış akımı 7,0A tepe
Modbus RTU protokolünü, Dahili 16 segmentli konum komutlarını destekler
Desteklenen çalışma modları: Profil Konumu, Profil Hızı, Ana Konuma Dönüş
7 yapılandırılabilir dijital giriş, 3 optik olarak izole edilmiş dijital çıkış

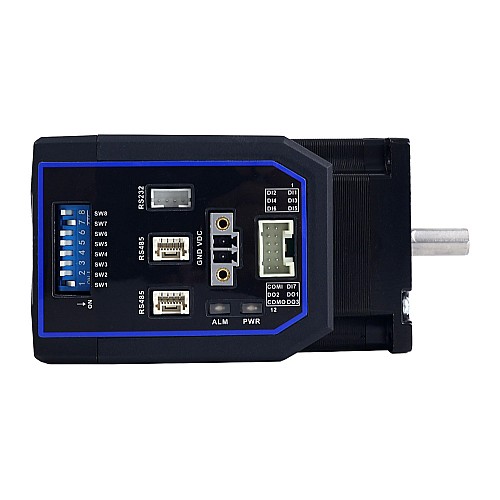

Ayarlama yazılımı bağlantısı için RS232 portu, hareket kontrolü için RS485 portu

Elektriksel Özellikler

Üretici Parça Numarası: iCL57-RS23
Tutma Torku: 2,3 Nm (325,71 oz.in)
Güç Voltajı: 20 - 50VDC
Yalıtım Sınıfı: B 130°C[266°F]
Tepe Akımı: 0,5 - 7,0A
Giriş Mantıksal Voltajı: 12 - 24V
Çıkış Kapasitesi: 24V@100mA
Maksimum Baud Hızı: 115200
Dijital Giriş: 3
Dijital Çıkış: 1
Komut Kaynağı: Modbus-RTU

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 99mm
Mil Çapı: 8mm
Şaft Uzunluğu: 21mm
Ağırlık: 1,23 kg

Çalışma Ortamı ve Diğer Özellikler (Tj = 25°C/77°F)

Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
Nem: %40RH - %90RH
Çalışma Sıcaklığı (Isı Emici): 0°C - 40°C(32°F - 104°F)
Titreşim: 10 - 50Hz/0,15mm
Depolama Sıcaklığı: -20°C - 65°C (-4°F - 149°F)

Paket listesi

1 adet iCL57-RS23
1 x KABLO-PC-1: RS232 kablosu
1 x CABLE-TX1M0-ISV2: RS485 kablosu

Ürün Tipi
Ürün Türü	Entegre Adım Motoru
Elektriksel Özellikler
Analog Giriş	HAYIR
Giriş Voltaj Referansı (V)	24 - 48DC
Giriş Voltajı (V)	20 - 50DC
Kodlayıcı Geri Bildirimi	Evet (Kapalı Döngü)
Kontrol Modları	Modbus RS485
Tutma Torku (Ncm)	230
Tutma Torku (oz.in)	325.71
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	99
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21

File	Size
iCL57-RS23.STEP	3.57MB	Download
iCL57-RS23_Full_Datasheet.pdf	177.14KB	Download
MotionStudio_OverseasEdition_v1.4.10_beta_20230914.rar	14.34MB	Download
iCL-RS_Series_User_Manual.pdf	2.78MB	Download
