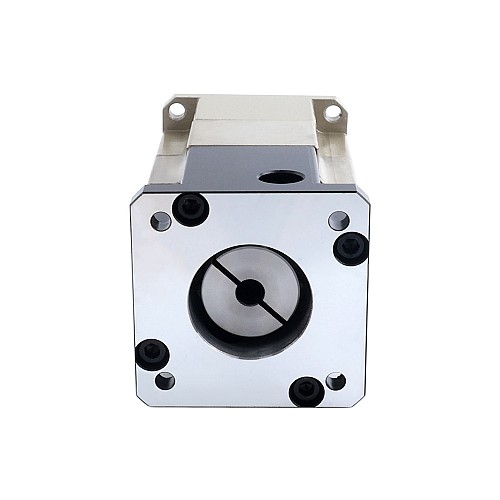

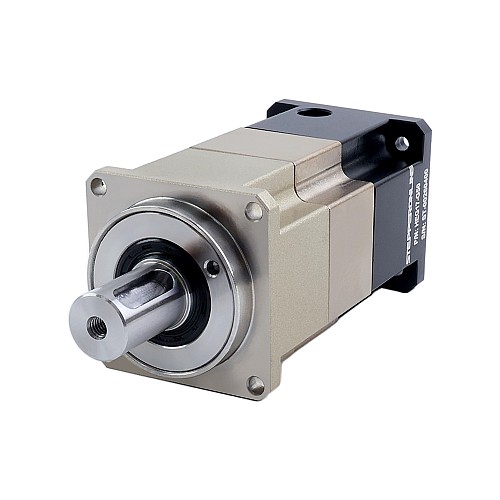

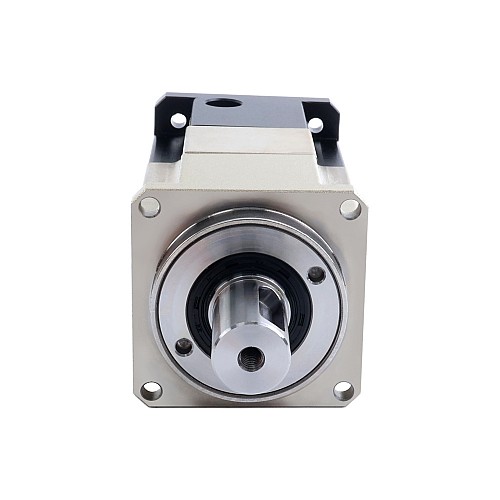

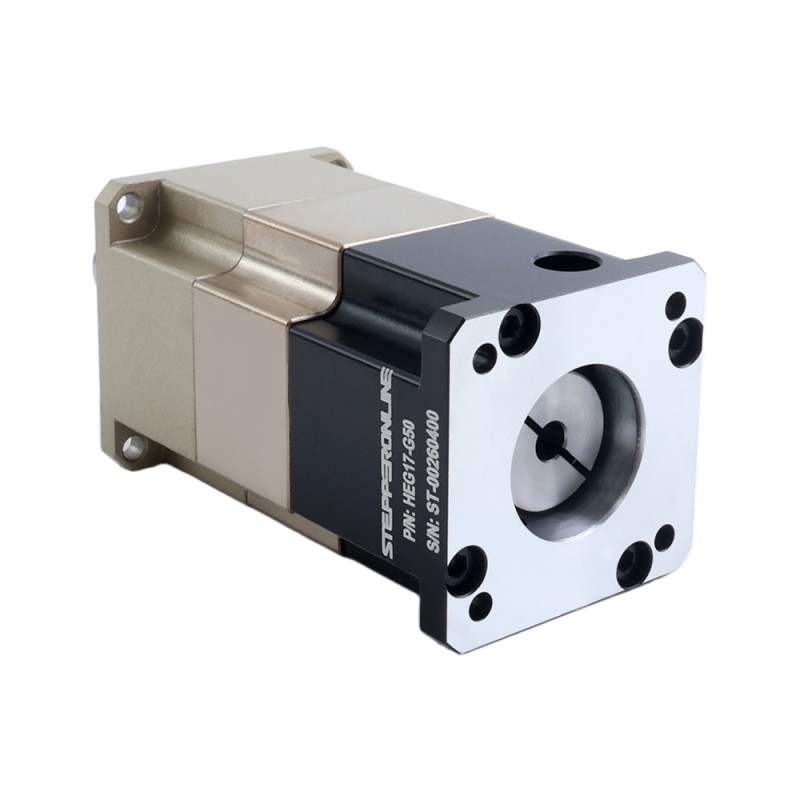

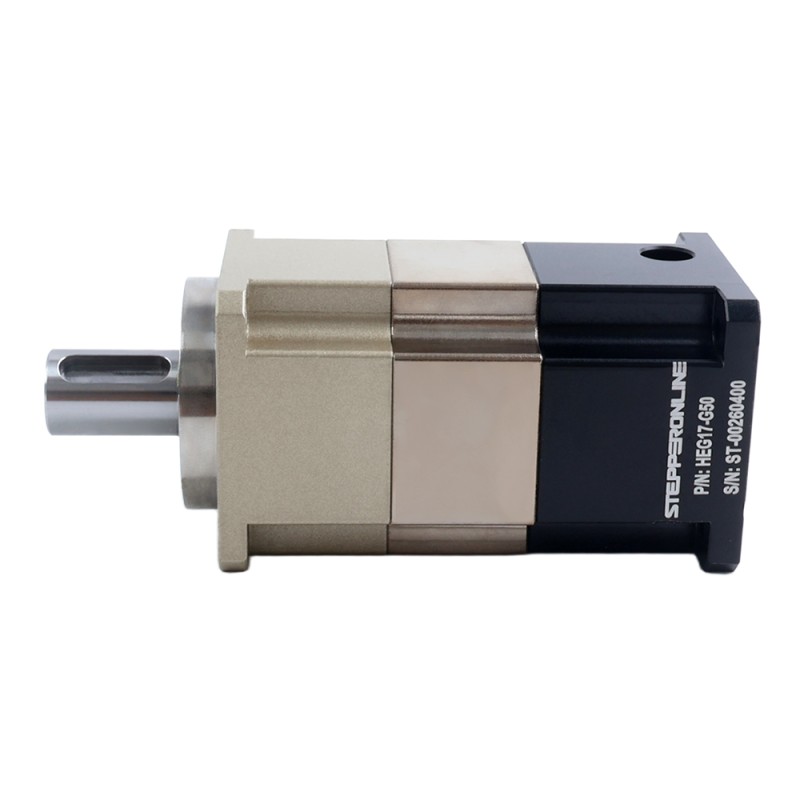

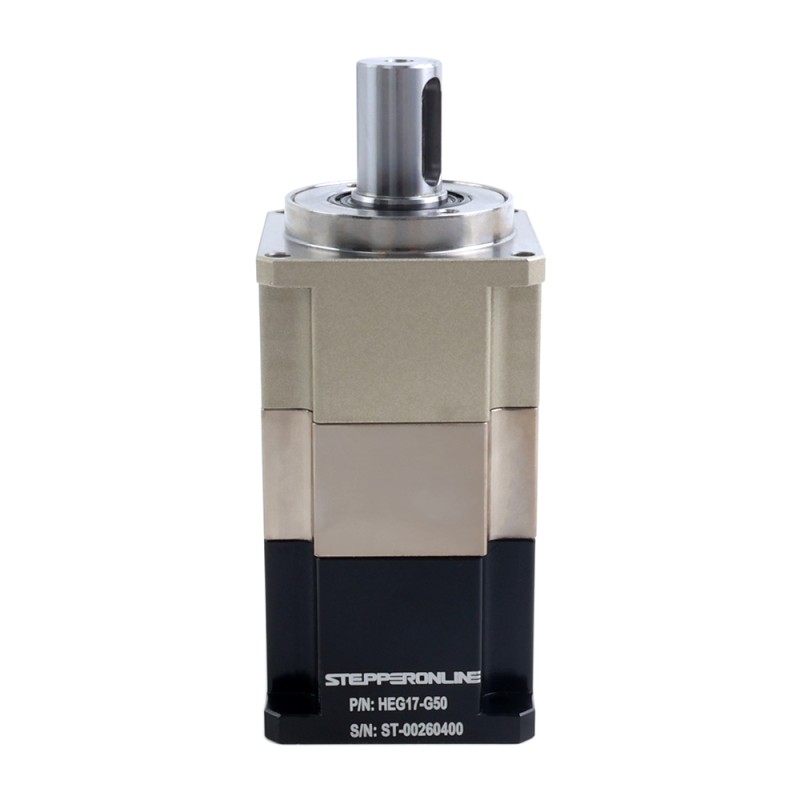

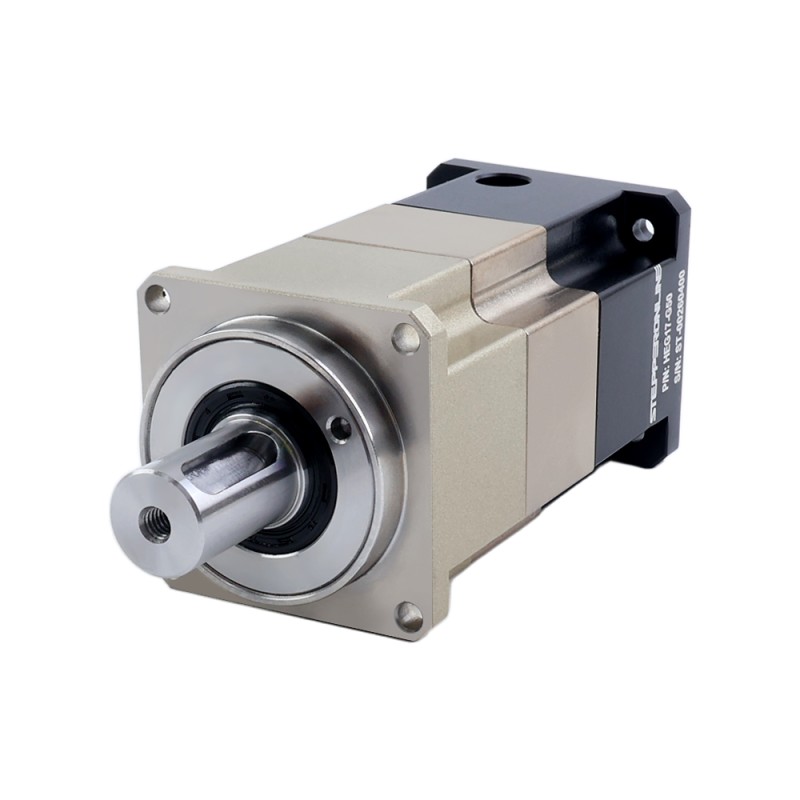

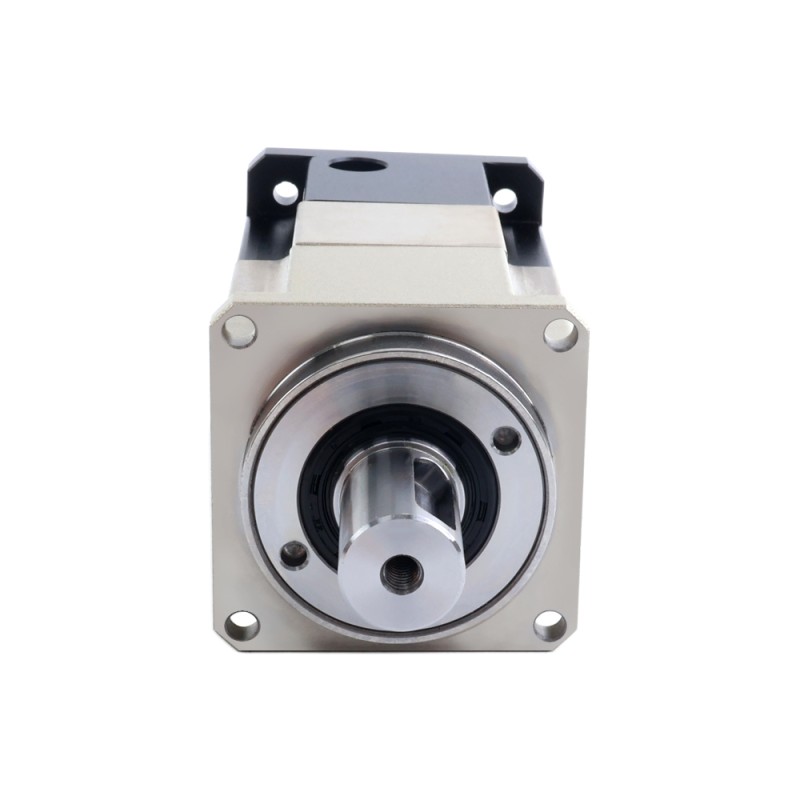

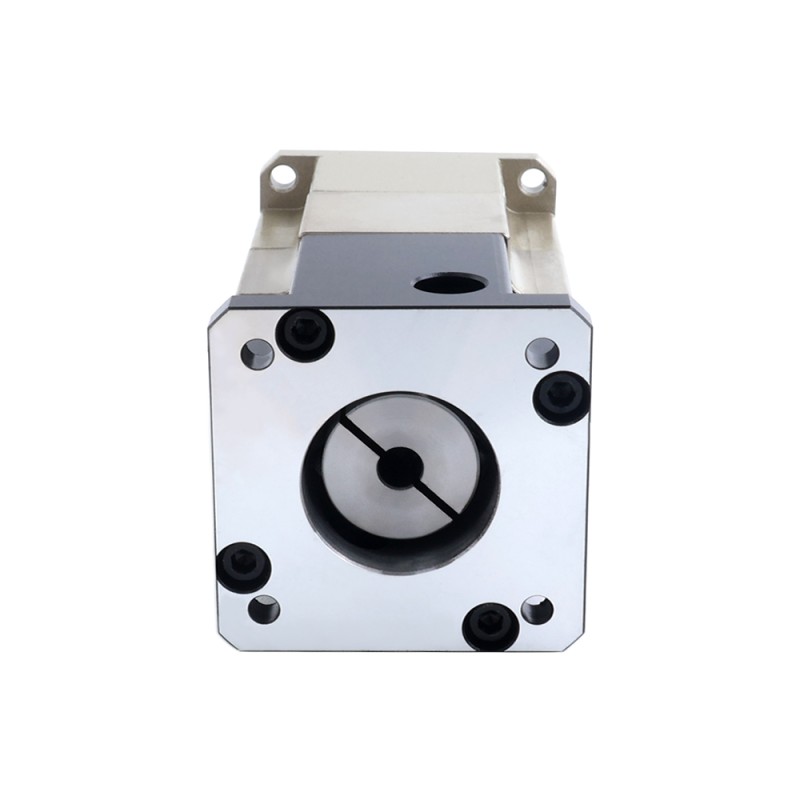

HEG Serisi Helisel Dişli Kutusu, Dişli Oranı 50:1, Boşluk 5arc-min, Nema 17 Adım Motoru için

0 yorum - Yorum Yap

4.312,04 TL

5 + 4.050,76 TL

10 + 3.818,92 TL

50 + 3.612,84 TL

100 + 3.427,46 TL

Stokta var: 200
Modeli: HEG17-G50
Brüt ağırlık: 0.70kg
Sertifikalı: ISO, CE, REACH

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu HEG serisi helisel planet dişli kutusu, 50:1 dişli oranına ve 5 ark dakikası düşük boşluğa sahiptir. Özellikle Nema 17 step motorlar için tasarlanmıştır, 5 mm mil çapı ve 14–28 mm mil uzunluğu ile uyumludur.
Dişli kutusu ayrıca IP65 koruma sınıfına sahiptir, suya ve toza karşı güvenilir direnç sunar, bu da onu zorlu endüstriyel ortamlar için çok uygun kılar.
Step motor uygulamaları için optimize edilmiştir, yüksek iletim verimliliği, pürüzsüz ve kararlı çalışma ve önemli ölçüde azaltılmış gürültü sağlar. Hassas helisel dişli tasarımı, yük kapasitesini, tork iletimini ve konumlandırma doğruluğunu daha da artırır. Otomasyon sistemleri, robotik ve diğer hassas hareket kontrol senaryoları dahil olmak üzere yüksek hızlı ve yüksek torklu uygulamalar için idealdir.

Şanzıman Özellikleri

PN: HEG17-G50
Redüktör Tipi: Helisel Planet
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 50:1
Verimlilik: %94
Yük olmayan durumdaki geri boşluk: <=5'
Nominal Giriş Hızı: 3000rpm
Maksimum Giriş Hızı: 6000rpm
Maksimum İzin Verilen Tork: 15Nm(132,76lb-in)
Anlık İzin Verilen Tork: 30Nm(265,52lb-in)
Mil Maksimum Eksenel Yükü: 135N
Mil Maksimum Radyal Yükü: 165N
Su Geçirmezlik Derecesi: IP65
Ömür: 20000 saat

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Şanzıman Uzunluğu: 76mm
Çıkış Mili Çapı: Φ13mm
Çıkış Şaft Uzunluğu: 26mm
Çıkış Mili Tipi: Kama Yuvası
Giriş Mil Çapı: Φ5mm
Giriş Şaft Uzunluğu: 14-28mm

Fiziksel Özellikler
Çerçeve Boyutu (mm)	42 x 42
Çıkış Mili Çapı (mm)	13
Çıkış Mili Tipi	Kama yolu
Çıkış Şaft Uzunluğu (mm)	26
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	50
Eşleşen Motor Boyutu	Nema 17 (42 x 42)
Giriş Şaft Çapı (mm)	5
Giriş Şaft Uzunluğu (mm)	14 - 28
IP Derecelendirmesi	65
Şanzıman Tipi	Helisel Gezegensel
Şanzıman Uzunluğu (mm)	76
Ürün Serisi	HEG
Yük Olmayan Durumdaki Geri Boşluk	<=5 arcmin
