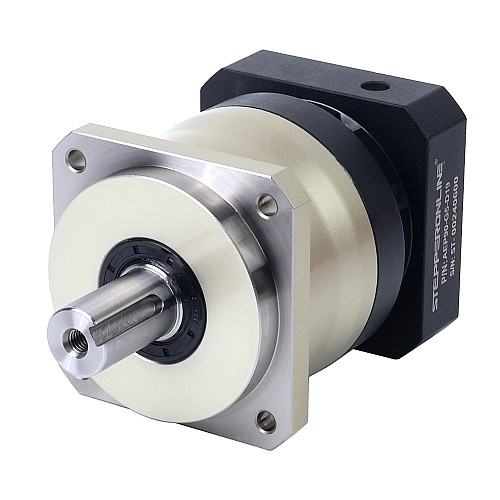

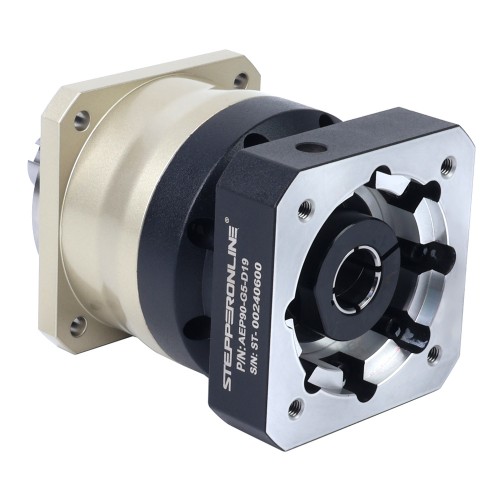

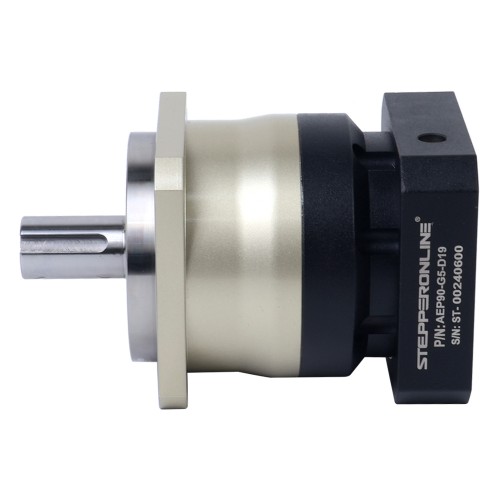

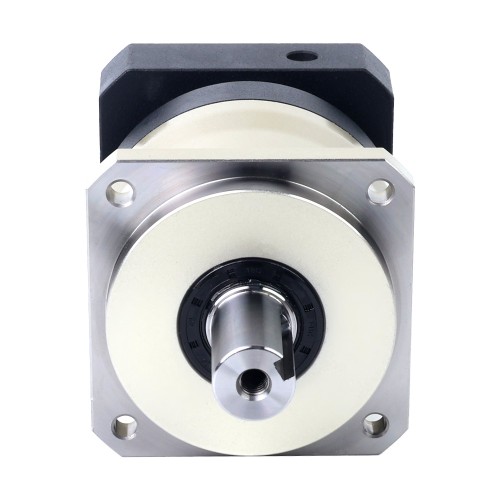

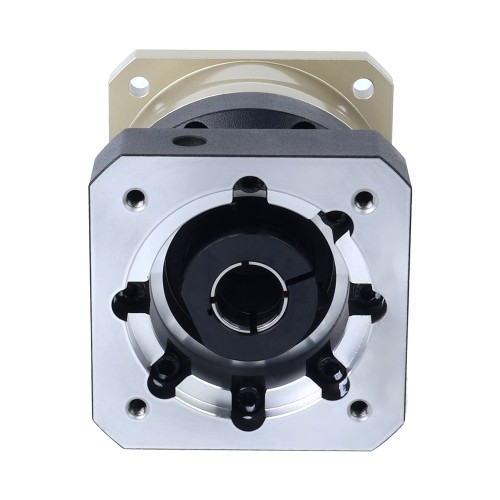

AEP Serisi 90mm 5:1 Helisel Planet Dişli Kutusu Boşluk 5arcmin Servo Motorlar için IP65

Bu redüktörün boyutları 90 x 90 mm ve giriş mili çapı 19 mm'dir. Bu AEP serisi helisel planet redüktör, 5:1 dişli oranı ve 5 yay dakika boşluk oranı sunar. 80 mm boyutunda ve 19 mm mil çaplı servo motorlar için tasarlanmıştır.
Bu dişli kutusu, IP65 yüksek koruma sınıfıyla zorlu ortamlar için tasarlanmıştır ve yüksek tork ve hassasiyetle sorunsuz, sessiz çalışma sağlayan helisel dişli sistemine sahiptir. Ayrıca, tasarım otomatik üretim hatları, paketleme makineleri, tekstil makineleri vb. gibi zorlu uygulamalar için yüksek yük kapasitesi sunar.

Şanzıman Özellikleri

• Parça Numarası: AEP90-G5-D19
• Redüktör Tipi: Helisel Planet
• Dişli Malzemesi: Alaşımlı Çelik
• Dişli Oranı: 5:1
• Verimlilik: %95
• Yük olmayan durumdaki geri boşluk: 5'
• Nominal Giriş Hızı: 3000rpm
• Maksimum Giriş Hızı: 6000rpm
• Maksimum İzin Verilen Tork: 75 Nm (663,81 lb-in)
• Anlık İzin Verilen Tork: 250 Nm (2212,69 lb-in)
• Mil Maksimum Eksenel Yükü: 1625N
• Mil Maksimum Radyal Yükü: 2985N
• Su Geçirmezlik Derecesi: IP65
• Ömür: 20000 saat

Fiziksel Özellikler

• Çerçeve Boyutu: 90 x 90 mm
• Şanzıman Uzunluğu: 105,5 mm
• Çıkış Mili Çapı: Φ22mm
• Çıkış Şaft Uzunluğu: 47,5 mm
• Çıkış Mili Tipi: Kama Yuvası
• Giriş Mili Çapı: Φ19mm
• Giriş Şaft Uzunluğu: Maks. 45 mm
