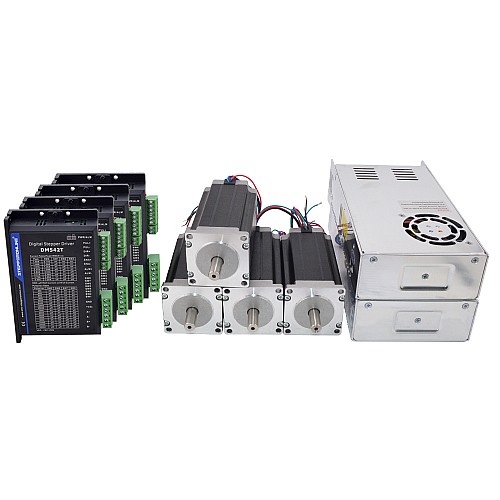

4 Eksenli CNC Freze Takımı 3,0 Nm (425 oz.in) Nema 23 Adım Motoru ve Sürücüsü

• Nema 17, 23, 24 Step Motor için 4 x Dijital Step Motor Sürücüsü 1.0-4.2A 20-50VDC
• 4 x 3 Nm (425 oz.in) Nema 23 Adım Motoru
• 2 x 250W 36V 7A 115/230V Anahtarlama Güç Kaynağı

Sürücü Özellikleri

• Giriş voltajı 20-50VDC
• Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
• Güç açıldığında motorun otomatik tanımlanması ve parametrenin otomatik yapılandırılması, farklı motorlarla optimum yanıtlar sunar
• Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine olanak tanır ve böylece daha düzgün bir motor hareketi sunar
• 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 dahil olmak üzere 15 seçilebilir mikro adım çözünürlüğü
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A dahil olmak üzere 8 seçilebilir tepe akımı
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
• Otomatik rölanti akımı azaltma
• 2 fazlı ve 4 fazlı motorlar için uygundur
• PUL/DIR modunu destekler
• Aşırı gerilim ve aşırı akım korumaları

Motor Özellikleri

• Üretici Parça Numarası: 23HS45-3504S
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 3Nm(425oz.in)
• Anma Akımı/faz: 3,5A
• Faz Direnci: 1.2ohm
• Endüktans: 5mH±20%(1KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 113mm
• Mil Çapı: Φ10mm
• Şaft Uzunluğu: 24mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 400mm
• Ağırlık: 1,6 kg

Bağlantı

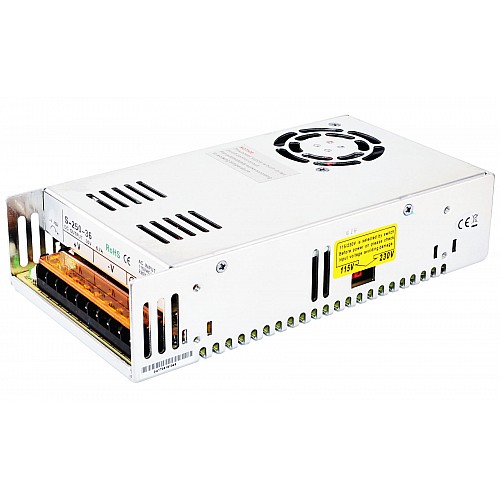

Güç Özellikleri

• 36V DC 7A çıkış
• AC giriş voltaj aralığı: 90~132V/180~264VAC
• 115V/230V AC şalterle seçildi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Düşük çıkış dalgalanması ve sapma
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
• 215*115*50mm (U*G*Y)
