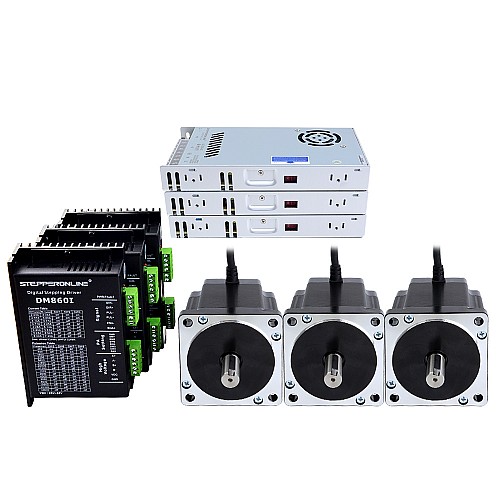

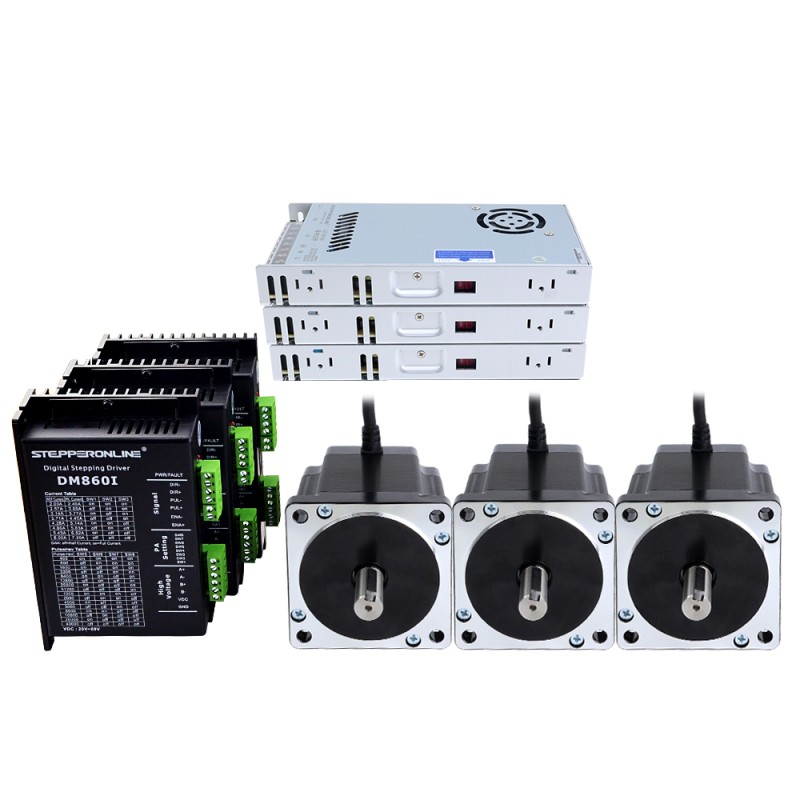

3 Eksenli Step Motor CNC Kiti 8,0 Nm (1132,89 oz.in) Nema 34 Step Motor ve Sürücü ve 60 V Güç Kaynağı

Bu CNC kiti şunları içeriyordu:

• 3 x DM860I: Nema 34 Step Motor CNC Kiti için Dijital Step Motor Sürücüsü 2,4-7,2A 20-80VDC
• 3 x 34HS39-6004S: Nema 34 Adım Motoru 8,0 Nm (1132,89 oz.in) 6,0 A 86x86x98 mm 4 Kablo
• 3 x LE-350-60: 350W 60V 5,8A 115/230V Anahtarlama Güç Kaynağı

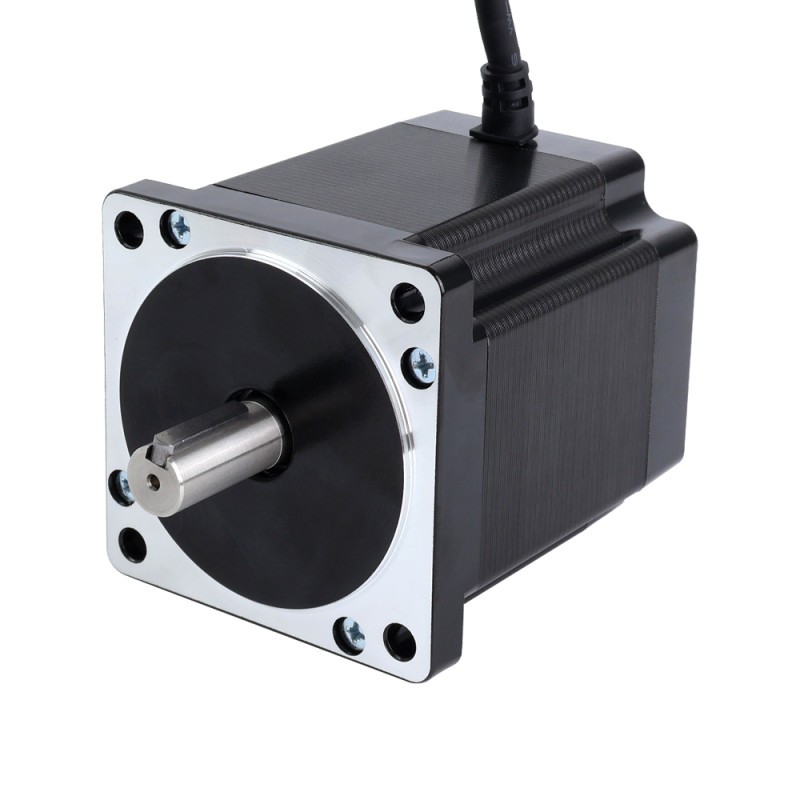

Motor Özellikleri

• Üretici Parça Numarası: 34HS39-6004S
• Faz sayısı: 2
• Adım Açısı: 1,8 derece
• Tutma Torku: 8,0 Nm (1132,89 oz.in)
• Anma Akımı/Faz: 6.0A
• Faz Direnci: 0,55 ohm± %10
• Endüktans: 4,6mH±20%(1KHz)
• Çerçeve Boyutu: 86 x 86mm
• Gövde Uzunluğu: 98mm
• Mil Çapı: Φ14mm
• Şaft Uzunluğu: 32mm
• Kama Yuvası Mil Uzunluğu: 25mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm
• Yalıtım Sınıfı: B 130°C[266°F]

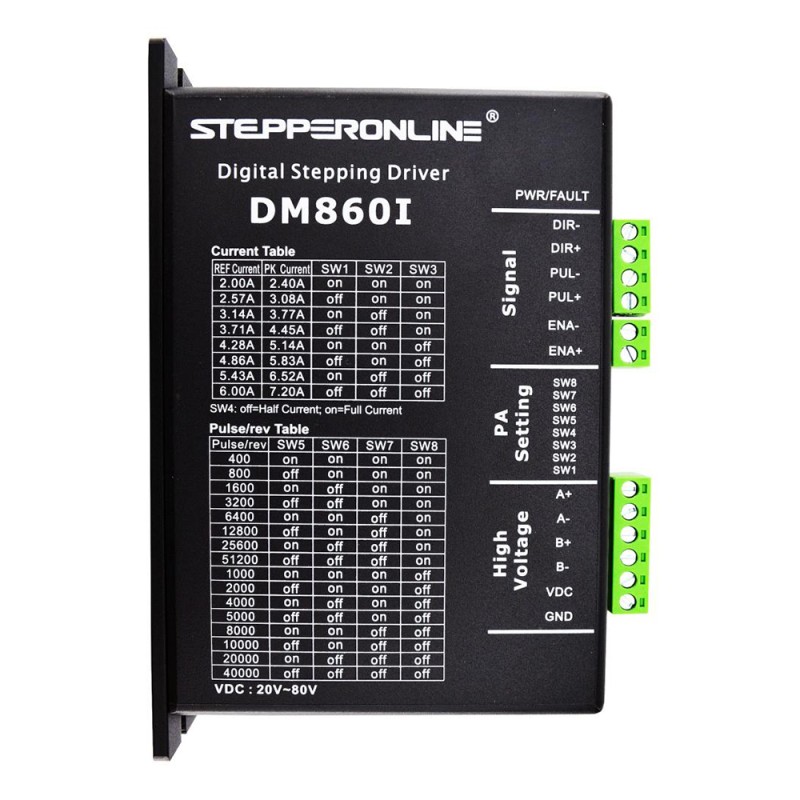

Sürücü Özellikleri

• Çıkış Tepe Akımı: 2,4~7,2A(6,0RMS)
• Giriş Voltajı: +20~80VDC
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 100MΩ
• PUL/DIR ve CW/CCW modlarını destekler
• Otomatik rölanti akımı azaltma
• 2 fazlı ve 4 fazlı motorlar için uygundur
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• Aşırı gerilim, aşırı akım koruması
• Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
• 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A dahil olmak üzere 8 seçilebilir tepe akımı
• Motor otomatik tanımlama ve parametre otomatik yapılandırma teknolojisi, farklı motorlarla optimum tepkiler sunar
• 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000 dahil olmak üzere 16 seçilebilir mikro adım çözünürlüğü
• Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine izin verir, böylece daha düzgün bir motor hareketi sunar, CNC sürücüsü olarak da iyi çalışır.

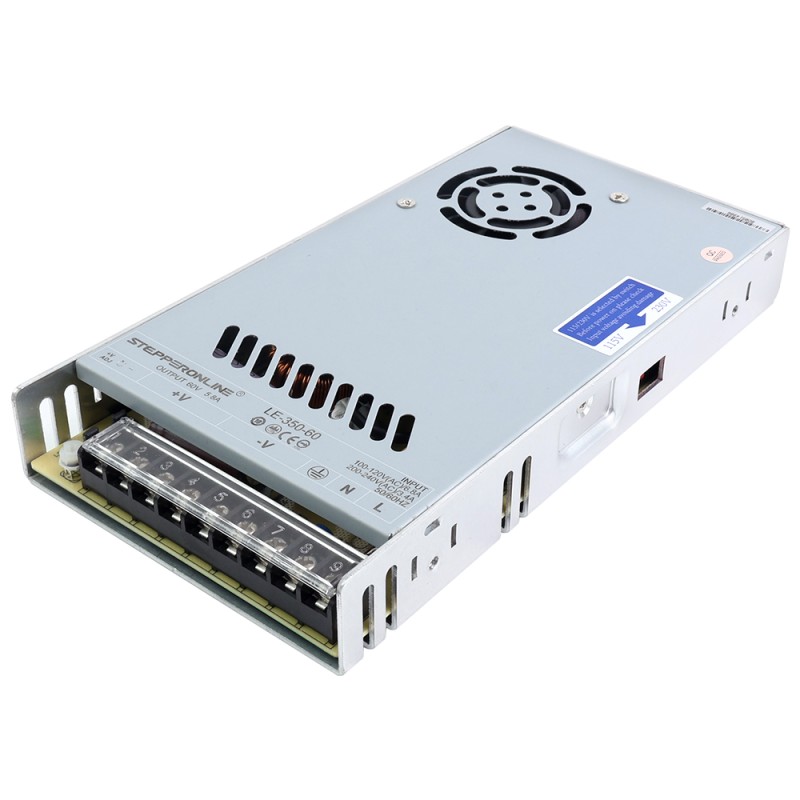

Güç Özellikleri

• Giriş Voltajı: 115/230VAC±%20
• Giriş Frekansı: 47-63Hz
• Giriş Akımı: 40A/230VAC
• Çıkış Voltajı: 60V
• Çıkış Akımı: 5.8A
• Nominal Çıkış Gücü: 350W
• Kaçak Akım: <0,5mA/230VAC
• Boyutlar: 215*115*30mm (U*G*Y)
• Dahili EMI filtresi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Bağlantı
