24V 101W Yuvarlak Dişli Fırçasız DC Motor 11,42Nm (1617,20oz.in) 51:1 Yuvarlak Planet Dişli Kutusu

0 yorum - Yorum Yap

2.969,60 TL

5 + 2.871,38 TL

10 + 2.779,57 TL

50 + 2.693,31 TL

100 + 2.612,60 TL

Stokta var: Ön sipariş
Modeli: 57BYA74-24-01-PG51
Brüt ağırlık: 1.70kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 10

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

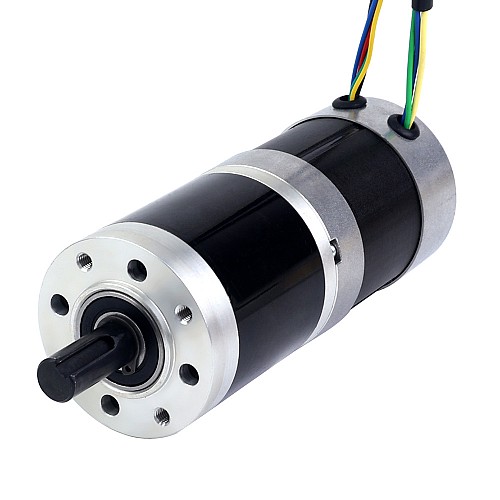

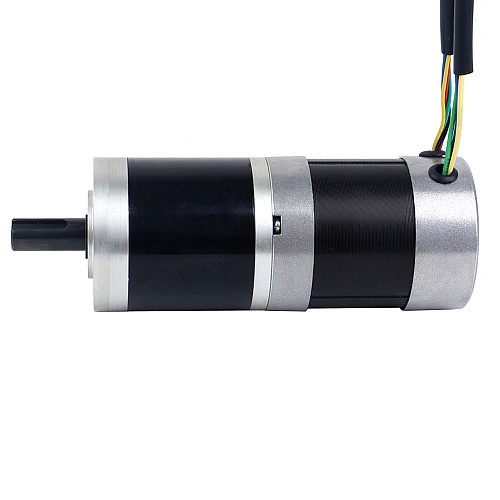

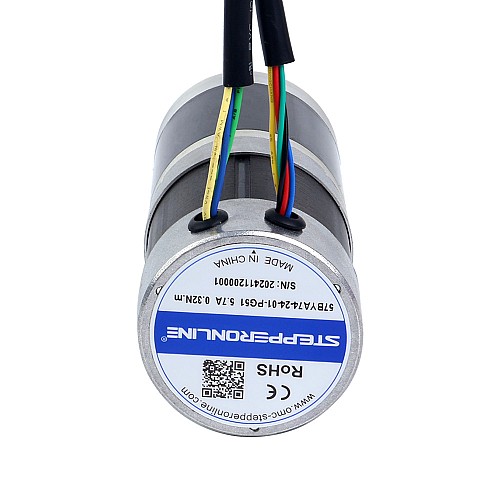

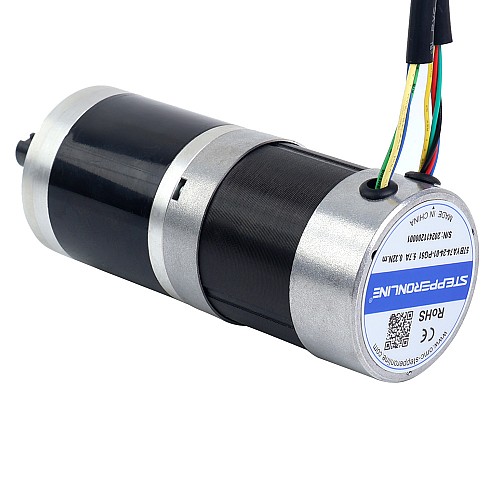

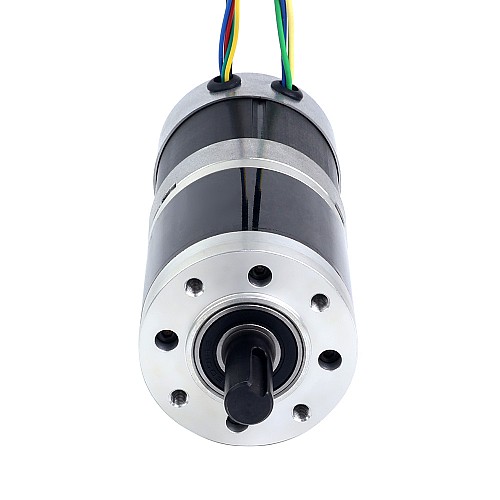

Bu, Φ57 mm flanşlı 24V 101W fırçasız DC motordur. Dahili 51:1 yuvarlak planet dişli kutusu, 11,42 Nm (1617,20 oz.in) nominal tork sağlar. Silindirik gövde, belirli durumlarda kurulum için daha uygundur.
Tıbbi cihazlar, robotik ve diğer endüstriyel uygulamalar gibi yüksek tork, yüksek hassasiyet, maksimum verimlilik ve kompakt yapı gerektiren hareket kontrol uygulamaları için mükemmel bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 57BYA74-24-01-PG51
Aşama: 3
Kutuplar: 4
Anma Voltajı: 24V
Şanzımansız Nominal Tork: 0,32 Nm (45,32 oz.in)
Şanzımanlı Nominal Tork: 11,42 Nm (1617,20 oz.in)
Anma Gücü: 101W
Anma Hızı: 59rpm
Şanzımansız Hız: 3000rpm
Anma Akımı: 5,70A
Direnç/faz: 0,43±10%Ohm
Endüktans/faz: 1,18±20%mH
GERİ EMF: 4,8±5%V/krpm
Sensör: HALL
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Şanzıman Tipi: Planet Şanzıman
Dişli Oranı: 51:1
Çerçeve Boyutu: Φ57mm
Gövde Uzunluğu: 135,5 mm
Mil Çapı: Φ12mm
Şaft Uzunluğu: 30mm
Mil Tipi: Kama Yuvası
Potansiyel Müşteri Sayısı: 8
Kablo Uzunluğu: 500mm
Ağırlık: 1,57 kg

Bağlantı

Sen	V	B	+5V	GND	A	B	C
Sarı	Yeşil	Mavi	Kırmızı	Siyah	Sarı	Yeşil	Mavi

Ürün Tipi
Ürün Türü	Dişli BLDC Motor
Elektriksel Özellikler
Anma Akımı (A)	5.70
Anma Gerilimi (V)	24
Anma Gücü (W)	101
Anma Hızı (dev/dak)	59
Faz Sayısı	3
Nominal Tork (Nm)	0.32
Fiziksel Özellikler
Çerçeve Boyutu (mm)	57 Tur
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	51.06
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	135.5
Mil Çapı (mm)	12
Şaft Uzunluğu (mm)	30
Şanzıman Şekli	Yuvarlak
Şanzıman Tipi	Planet Dişli Kutusu
Şanzımanlı	Evet
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
