Yeni
YRV30-G15-D11
Dişli Oranı15
Şanzıman TipiSonsuz Dişli Kutusu
Giriş Şaft Çapı (mm)11
Giriş Mili Maksimum Uzunluğu25 mm
Aynı seri
| Model | Dişli Oranı | Şanzıman Tipi | Giriş Şaft Çapı (mm) | Giriş Mili Maksimum Uzunluğu | Fiyat | Stok |
|---|---|---|---|---|---|---|
| NMRVS30-G10-D9 | 10 | Sonsuz Dişli Kutusu | 9 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G15-D11 | 15 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G20-D11 | 20 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G20-D9 | 20 | Sonsuz Dişli Kutusu | 9 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G30-D11 | 30 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G40-D11 | 40 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G5-D11 | 5 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G5-D9 | 5 | Sonsuz Dişli Kutusu | 9 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G50-D11 | 50 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G50-D9 | 50 | Sonsuz Dişli Kutusu | 9 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS30-G7.5-D9 | 7.5 | Sonsuz Dişli Kutusu | 9 | 25 mm | 1.564,92 TL | Stokta Var |
| NMRVS40-G10-D14 | 10 | Sonsuz Dişli Kutusu | 14 | 38 mm | 1.925,10 TL | Stokta Var |
| NMRVS40-G15-D14 | 15 | Sonsuz Dişli Kutusu | 14 | 38 mm | 1.925,10 TL | Stokta Var |
| NMRVS40-G20-D14 | 20 | Sonsuz Dişli Kutusu | 14 | 38 mm | 1.925,10 TL | Stokta Var |
| NMRVS40-G30-D14 | 30 | Sonsuz Dişli Kutusu | 14 | 38 mm | 1.925,10 TL | Stokta Var |
| NMRVS40-G5-D14 | 5 | Sonsuz Dişli Kutusu | 14 | 38 mm | 1.897,50 TL | Stokta Var |
| NMRVS40-G50-D14 | 50 | Sonsuz Dişli Kutusu | 14 | 38 mm | 1.925,10 TL | Stokta Var |
| NMRVS40-G7.5-D14 | 7.5 | Sonsuz Dişli Kutusu | 14 | 38 mm | 1.925,10 TL | Stokta Var |
| NMRVS50-G10-D19 | 10 | Sonsuz Dişli Kutusu | 19 | 43 mm | 2.742,52 TL | Stokta Var |
| NMRVS50-G15-D19 | 15 | Sonsuz Dişli Kutusu | 19 | 43 mm | 2.742,52 TL | Stokta Var |
| NMRVS50-G20-D19 | 20 | Sonsuz Dişli Kutusu | 19 | 43 mm | 2.742,52 TL | Stokta Var |
| NMRVS50-G20-D19-SALE | 20 | Sonsuz Dişli Kutusu | 19 | 43 mm | 1.811,02 TL | Stokta Var |
| NMRVS50-G30-D19 | 30 | Sonsuz Dişli Kutusu | 19 | 43 mm | 2.742,52 TL | Stokta Var |
| NMRVS50-G5-D19 | 5 | Sonsuz Dişli Kutusu | 19 | 43 mm | 2.742,52 TL | Stokta Var |
| NMRVS50-G50-D19 | 50 | Sonsuz Dişli Kutusu | 19 | 43 mm | 2.742,52 TL | Stokta Var |
| YRV30-G10-D11 | 10 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| YRV30-G10-D9 | 10 | Sonsuz Dişli Kutusu | 9 | 25 mm | 1.476,60 TL | Stokta Var |
| YRV30-G15-D11 | 15 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
| YRV30-G15-D9 | 15 | Sonsuz Dişli Kutusu | 9 | 25 mm | 1.564,92 TL | Stokta Var |
| YRV30-G20-D11 | 20 | Sonsuz Dişli Kutusu | 11 | 25 mm | 1.564,92 TL | Stokta Var |
11 mm giriş çapını 8 mm veya 6,35 mm'ye dönüştürmek için RV30-K11-D8 veya RV30-K11-D6.35 şaft kovanı adaptörlerini kullanın
Eski ve yeni sonsuz dişliler arasındaki farklar hakkında daha fazla bilgi edinmek istiyorsanız lütfen bu makaleyi okuyun.
Sonsuz vidalı redüktörlerde genellikle B3 montaj tipi kullanılması önerilir, eğer diğer montaj tiplerini kullanıyorsanız lütfen özelleştirme için bizimle iletişime geçin. Lütfen teslimat süresinin buna bağlı olarak değişebileceğini unutmayın.

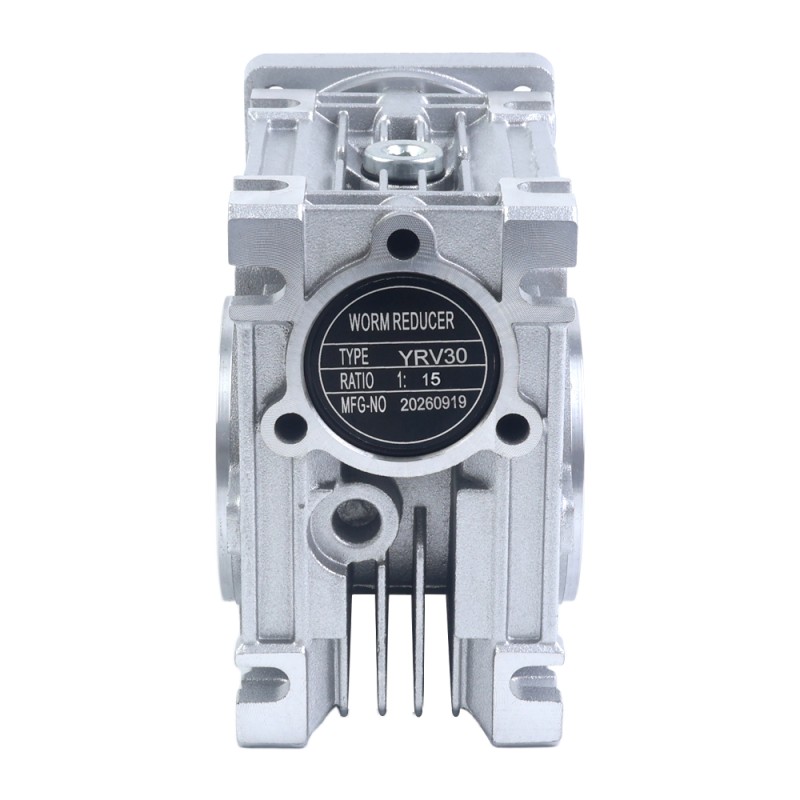

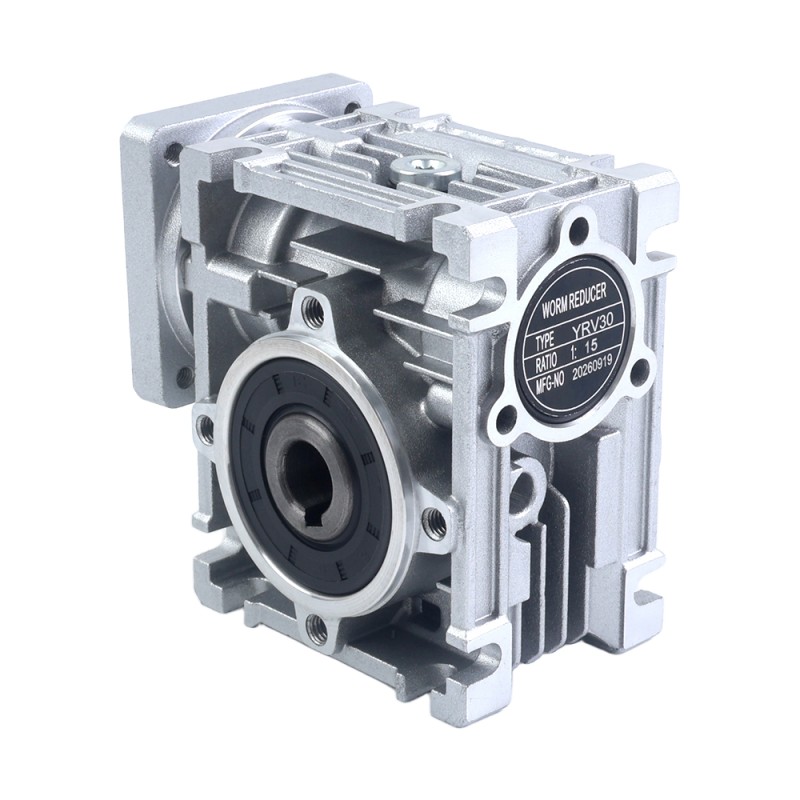

15:1 Sonsuz Dişli Kutusu YRV30 Sonsuz Dişli Hız Düşürücü 11 mm Giriş Mili Çapı
itibaren
1.564,92 TL
5 + 1.500,52 TL
10 + 1.441,18 TL
50 + 1.386,44 TL
100 + 1.335,38 TL
Φ11 mm giriş çapına, 18 Nm (159,31 lb-in) maksimum izin verilen çıkış torkuna ve 15:1 dişli oranına sahip bu sonsuz dişli kutusu, Nema 23 Step Motor veya diğer 57 mm x 57 mm boyutlu motorlar için tasarlanmıştır. Çıkış mili, tahrik milinden 90° ofsetlidir. Büyük kasaların yanı sıra, kutunun boşluksuz yapısı, hermetik olarak kapatılmış bakım gerektirmeyen bir yapı anlamına gelir. Yağlayıcının kolayca kaybolup bozulmasını ve değişmesini önler.
Özellik
- Yüksek tork ve yüksek mukavemet
- Solucan çarkı: Bronz Cu Sn12 Ni2 (UNI7013-10)
- Mükemmel mekanik mukavemet ve özellikle hafif
- Alüminyum üniteler sentetik yağ ile birlikte tedarik edilir ve yağlayıcı miktarını değiştirmeye gerek kalmadan evrensel montaj pozisyonlarına olanak tanır
Şanzıman Özellikleri
- Parça Numarası: YRV30-G15-D11
- Şanzıman Tipi: Sonsuz Dişli Kutusu
- Dişli Malzemesi: Alaşımlı Çelik
- Dişli Oranı: 15:1
- Çıkış Maksimum İzin Verilen Tork: 18 Nm (159,31 lb-in)
- Çıkış Maksimum Radyal Yükü: 0,86 kN
- Çıkış Türü: İçi Boş Delik
- Çıkış Delik Çapı: Φ14mm
- Giriş Deliği Tipi: Anahtar yolu
- Giriş Delik Çapı: Φ11mm
- Giriş Mili Maksimum Uzunluğu: 25 mm
Not
- Tavsiye Edilen Giriş Hızı <=1500rpm.
- Yüksek boşluk nedeniyle, sonsuz dişli kutuları konumlandırma uygulamaları için uygun değildir.
