1 Eksenli Adım Motoru CNC Kiti 1,85 Nm (262,03 oz.in) Nema 23 Adım Motoru 8 mm Çift Şaft

Üretimi durduruldu

1 Eksenli Adım Motoru CNC Kiti 1,85 Nm (262,03 oz.in) Nema 23 Adım Motoru 8 mm Çift Şaft

1 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 23KIT-20D
Brüt ağırlık: 1.55kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

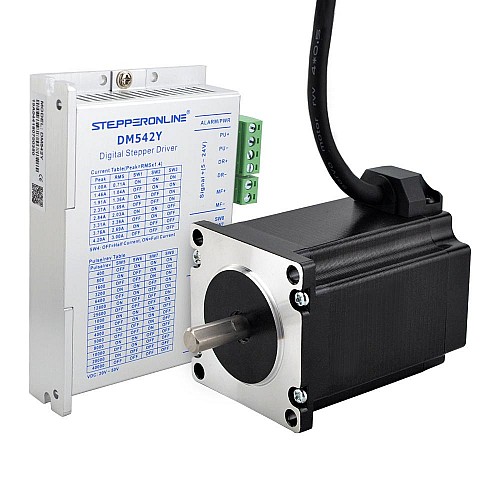

Bu CNC kiti şunları içerir:

Nema 17, 23, 24 Step Motor için 1 x Y Serisi Dijital Step Motor Sürücüsü 1.0-4.2A DC20V-50V
1 x Nema 23 Step Motor 8 mm Çift Şaft

Motor Özellikleri

Üretici Parça Numarası: 23HS30-2694D
Faz Sayısı: 2
Tutma Torku: 1,85 Nm (262,03 oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 1,1 ohm± %10
Endüktans: 5,4mH±20%(1KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 76mm
Mil Çapı: Φ8mm
Ön Şaft Uzunluğu: 21mm
Ön D-CUT Şaft Uzunluğu: 15mm
Arka Şaft Uzunluğu: 16mm
Arka D-CUT Şaft Uzunluğu: 14mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Bağlantı

A+	A-	B+	B-
SİYAH	YEN	WHT	MAVİ

Sürücü Özellikleri

Çıkış Tepe Akımı: 1,0 - 4,2A (0,71~3,0RMS)
Giriş Voltajı: DC20V~50V
Mantık Sinyali Akımı: 7 - 15mA (Tipik 10mA)
Darbe Giriş Frekansı: 0 - 200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ
Soğutma: Doğal Soğutma veya Zorunlu Soğutma
Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
Ortam Sıcaklığı: 0 － 65℃
Nem: %40 - %90RH
Çalışma Sıcaklığı: 50℃ MAKSİMUM
Titreşim: 10-50Hz/0,15mm
Depolama Sıcaklığı: -20 － 65℃

Bazı sebeplerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün KIT07'dir .

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 48DC
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	185
Tutma Torku (oz.in)	262.03
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Kurşun Sayısı	4
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Tek Şaft/Çift Şaft	Çift Şaft
Ürün Serisi	YS Serisi

File	Size
23HS30-2694D.STEP	1.43MB	Download
23HS30-2694D_Full_Datasheet.pdf	149.1KB	Download
23HS30-2694D_Torque_Curve.pdf	173.97KB	Download
DM542Y.STP	4.35MB	Download
Y-series-open-loop-stepper-driver.pdf	581.41KB	Download
